一起来了解一下这12种工具,制冷维修你一定用得上!

发布时间:2022-09-29

来源:暖通南社

阅读次数:130

1、割管器

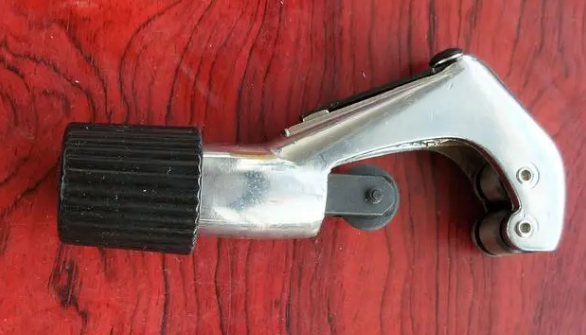

割管器是专门用于切断铜管、铝管等金属管的工具。割管器的割管直径一般为3~35mm其结构如图所示,由割刀1、支撑滚轮2和调整旋钮3组成,通过旋动调整旋钮,可以调整割刀和支撑滚轮间的距离,以适应不同管径的管子。



2、倒角器

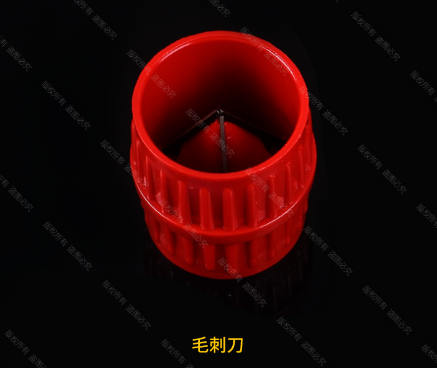

倒角器是将三把均匀分布且成一定角度的刮刀装在一段塑料管子里。这三把刮刀在一端互成钝角,在另一端互成锐角,如图所示



由割管器割断的管口,往往存在管口端部收缩、有毛刺等缺陷,一般虽然用锉刀可以修正,但效率低,锉刀造成的金属屑不易去除

使用倒角器时应注意:

①管口尽量朝下,以避免金属屑进人管道

②如有金属屑进入管道内,需将其清除干净

③不要用硬物敲击倒角器

④使用后除去倒角器上的金属屑,并在刀刃处加上防锈油

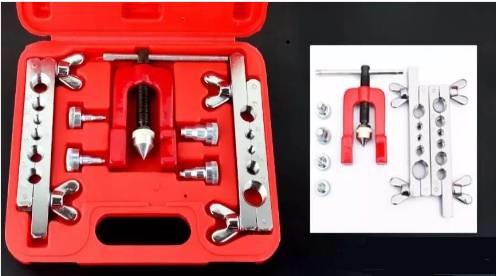

3、 扩胀管器

扩胀管器是用来制作铜管的喇叭口和杯形口(又称圆柱形口)的专用工具

喇叭口的管口形状用于螺纹接头或不适于对插接口时的连接,目的是保证对接口部位的密封性和强度;杯形口是用于两根相同管径铜管连接时,一根管子插入另一根管子的管径内使用。

下图所示为既能扩喇叭口,又能扩杯形口的扩管器;主要由夹具、弓形架和扩胀头组成。

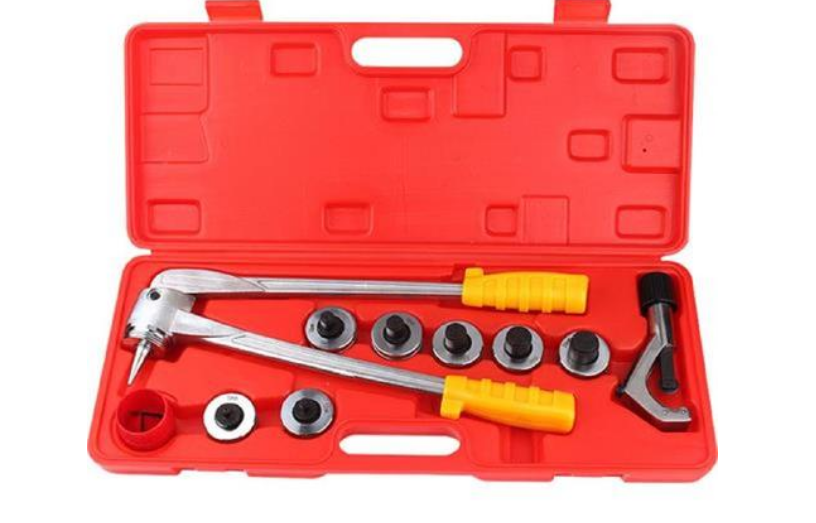

4、杯形口胀管器

杯形口专用胀管器:它由手动杠杆和胀头两部分组成


●胀杯形口时根据铜管管径选定所需的胀头,将其旋到杠杆上

●将杠杆松开,把扩口端已经过退火处理的铜管套至装好的胀头上

●收紧杠杆,胀头自动张开,铜管形成杯形口

●杯形口胀好后,松开杠杆,取下铜管,观察杯口是否符合要求

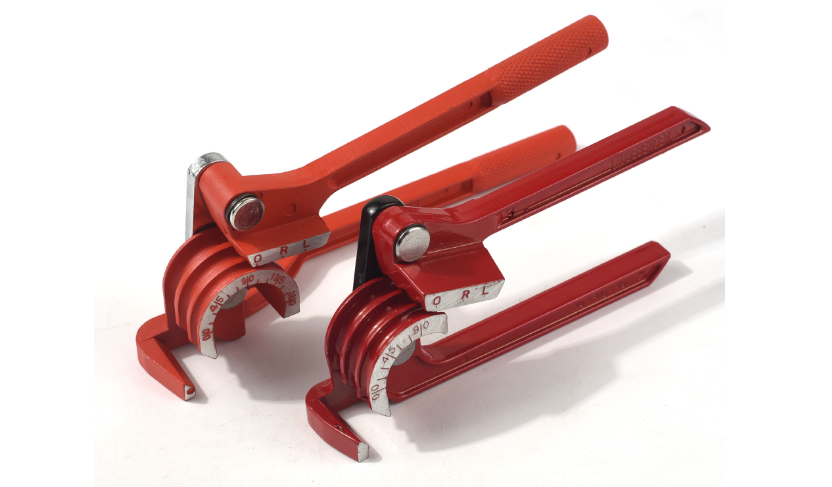

5、弯管器

弯管器是用来弯制直径小于20mm的铜管的专用工具,结构如图,弯曲半径应。弯管器根据导轮及导槽的大小可对不同管径铜管进行加工,弯管器与铜管相对应也有米制和英制之分,其常见的规格有:

●米制:6 mm ,8 mm,10mm ,12 mm,16 mm ,19 mm

●英制:1/4 in ,3/8 in、1/2 in ,5/8 in ,3/4 in



弯管时,用大拇指按住铜管部分,弯曲半径尽可能大,避免因半径过小而压扁变形,甚至破裂而报废。

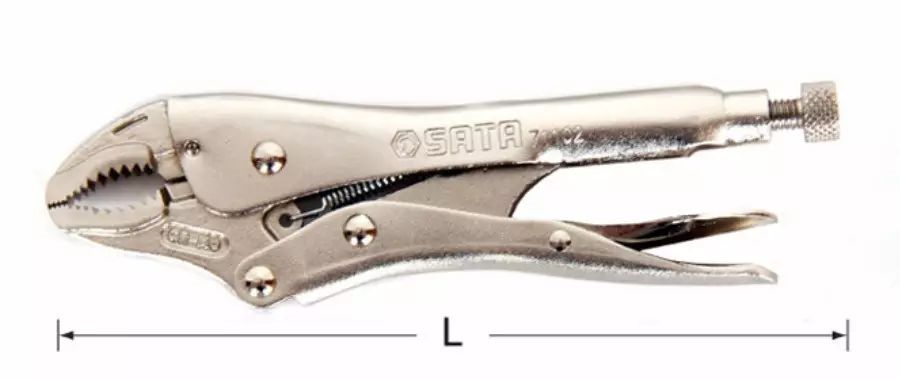

6、封口钳

封口钳主要用于电冰箱、空调器封闭修理管口时使用。外形结构如图所示,其中左图所示的是封夹币φ4mm左右的铜管的封口钳,直径较大或压力较高时,多使用图右所示的封口钳。


在有压力的管道,例如冰箱、空调等制冷系统充灌制冷剂后,进行封口时在管道上钳上两次。先在距离割断位置20~30 mm处钳上一道,松开钳子,再在距离割断位置50~60mm处钳上,这时封口钳不要松开,把管道割断,钳扁,试漏后焊死,最后才松开,取下封口钳。如有泄漏是绝不能进行焊接的

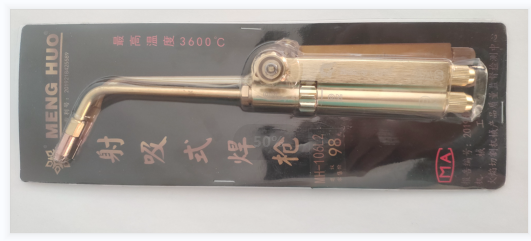

7、焊枪

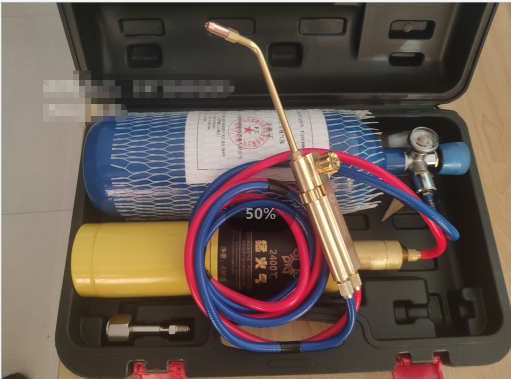

铜管气焊设备它主要是由氧气瓶、燃气瓶、连接软管和焊枪4部分组成,在焊枪的手柄端有两个端口,它们通过连接软管分别与燃气瓶和氧气瓶相连,在手柄处设有两个旋钮,分别用来控制燃气和氧气的用量,在焊接时,通过两个控制手轮调节焊枪火焰的温度。



在使用气焊设备对空调器的管路进行焊接时,气焊设备的火焰一定要调整到中性焰,才能进行焊接。中性焰的火焰不要离开焊枪嘴,也不要出现回火的现象。

用焊枪对准铜管的焊口均匀加热,并来回移动,当铜管被加热到一定程度呈暗红色时。把焊条放到焊口处,利用中性焰的高温将其熔化,待焊条熔化后均匀地包围在两根铜管的焊接处时即可将焊条取。焊接完成后,即可将焊枪的阀门关闭。关闭时要注意先关闭燃气阀门,再关闭氧气阀门。


8、方榫扳手

方榫扳手又称棘轮扳手,是专门用于快速旋动制冷装置各类阀门杆的工具。使用时,只需将方榫孔套入阀杆端部的方榫杆内,将方榫扳手一顺一反地连续摆动,就能将阀杆旋动而开足阀门。

若要关闭阀门,需将扳手拔出,翻一面再套上阀杆作一顺一反地摆动。旋转时,可听到扳手有“格啦格啦”的声响。扳手的另一端有一大一小的固定方榫孔,可用来调节膨胀阀的阀杆。

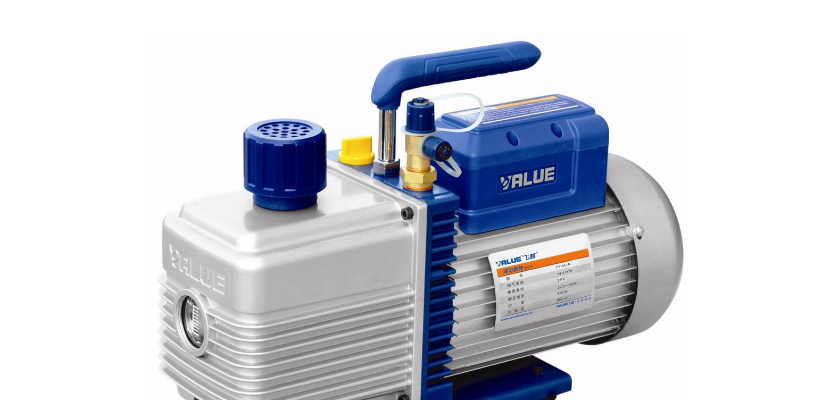

9、抽真空、定量充灌制冷剂设备

真空泵主要用于制冷系统安装与维修时抽真空,制冷系统抽取真空作用: 将系统内部残存的气体抽出,排出内部的水分和不凝性气体,保持干燥,对制冷系统进行检漏,若在抽真空时系统一直达不到所要求的真空度,即系统内绝对压力不低于133 Pa,表明系统有泄漏,应进行检漏。在充灌制冷剂之前必须对整个系统抽真空。



10、冷媒计重称

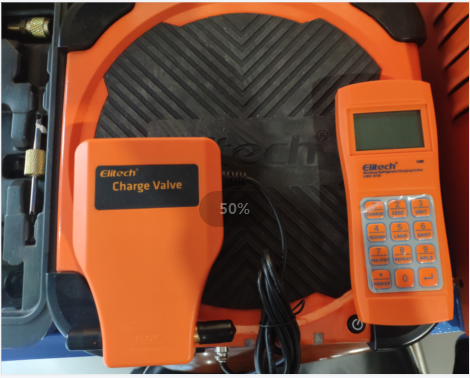

它是制冷系统充灌制冷剂并能准确控制加液量的工具,在充灌制冷剂时,先按照压力表值和制冷剂的种类将对应的刻度线调节到液量观察管的位置,然后通过三通换向阀和加液管向制冷系统充灌制冷剂。

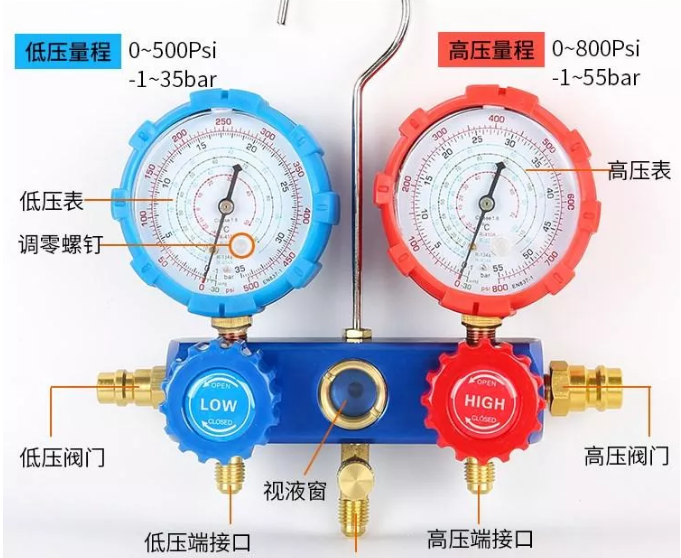

11、压力表

压力表也叫复式修理阀,是制冷系统必不可少的重要工具,它与制冷系统相接可进行抽真空、加制冷剂和诊断制冷系统故障。压力表组有多种用途,它可以用来检查系统压力、向系统充注制冷剂抽真空、向系统加注润滑油等等。



压力表可以分为“高压表” 和 “低压表”,“低压表”最高读数一般为 3.5MAP,“高压表”最高读数一般为 55MPa 。对于抽真空、加注制冷剂操作,建议使用三头表来操作,这样对于精准度以及操作性更强。

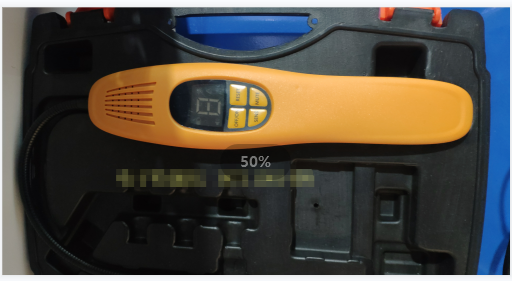

12、检漏仪

开机预热大概需要30秒左右,预热的时候检测灯按照现实整齐的按顺序量闪烁,等预热结束之后,会嘀一下,嘀一下、嘀一下响,这是正常的。



检测的时候你要给冷媒系统先充入同样成分的冷媒。捡漏仪的工作原理,是靠吸入空气检测空气里面是否有冷煤成分来进行判定,整个过渡工作过程中它一直在吸气。

举个例子,比如说R410a系统,你先充进去几公斤左右的冷媒,然后再充氮气,打完氮气,不要立马就去捡漏,这个时候气体泄漏会带有冷媒成分,[本文来源:制冷百科]联系等上个10~30分钟再去检测,如果用户家的空调冷媒还在慢漏,没漏完,不用加冷媒,你可以打氮气进去,让他加速泄露,等上十几分钟,然后再开检漏仪。

使用心得:检漏仪从外面开机之后预热结束,开始往室内走,一个房间一个房间过,先闻房间,房间没有报警后,再到出风口,如果有内机有漏,风口和检修口儿就能听到频繁嘀嘀的报警,然后再去锁定是哪个位置泄露,先是从大范围锁定,然后在小范围锁定,最后找到漏点。

检漏仪报警的地方,就是泄漏的地方,这个时候还需要用传统的肥皂水,洗洁精水来喷一下,看是否有冒泡。
